Клапан обратный стальной, т/ф 16с84нж, 16нж84нж, Ш 084, Ш 085, ТУ 3742-004-48009341-98 |
Каталог продукции (PDF)
Опросный лист
|
|
 |
 |
 |
 |
 |
|
Рабочее положение клапана обратного на трубопроводе - любое.
Направление подачи рабочей среды - по стрелке на корпусе обратного клапана.
Пропуск среды обратного клапана по ТУ 3742-004-48009341-98.
Давление рабочее - 40 кгс/см2 (4,0 МПа), (300 ANSI).
Температура рабочей среды - от -60Одо +350ОС.
Пример обозначения клапана обратного DN 50 из углеродистой стали с ответными фланцами при заказе:
"Клапан обратный, т/ф 16с84нж, Ш084.050-01, ТУ 3742-004-48009341-98" |
|
|
DN |
d |
d1 |
D |
l |
L |
D1 |
Масса, кг
рис1 / рис2 |
Коэффициент
сопротивления |
|
15 |
12 |
29 |
39 |
55 |
120 |
95 |
0,8 / 2,4 |
8,7 |
|
20 |
18 |
36 |
50 |
60 |
130 |
105 |
0,9 / 2,7 |
4,9 |
|
25 |
25 |
43 |
57 |
60 |
130 |
115 |
1,2 / 3,5 |
6,1 |
|
32 |
31 |
51 |
65 |
65 |
153 |
135 |
1,8 / 5,4 |
6,1 |
|
40 |
38 |
61 |
75 |
90 |
182 |
145 |
2,1 / 6,3 |
3,9 |
|
50 |
48 |
73 |
87 |
90 |
184 |
160 |
2,5 / 7,9 |
5,5 |
|
80 |
78 |
106 |
120 |
106 |
220 |
195 |
4,6 / 14 |
4,0 |
|
100 |
96 |
129 |
140 |
106 |
240 |
230 |
7,6 / 22 |
4,7 |
|
|
|
Обозначение изделия |
Таблица фигур |
Материал основных деталей |
Рабочая среда |
Тип присоединения к трубопроводу |
| Ш084. |
16с84нж |
Корпус - Ст. 20,
Золотник - Ст. 14Х17H2 |
Жидкая и
газообразная по отношению к
которой применяемые материалы коррозионностойки,
скорость коррозии в которой не более 0,2 мм/год.
Размер твёрдых включений не
более 70 мкм..
|
стяжное (Рис.1) |
|
Ш084.-01 |
16с84нж-1 |

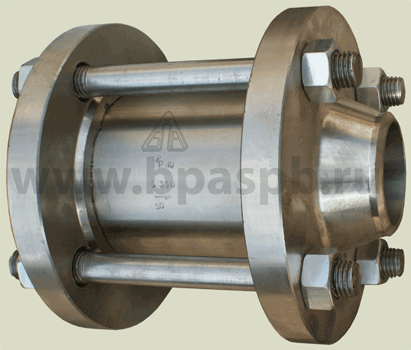

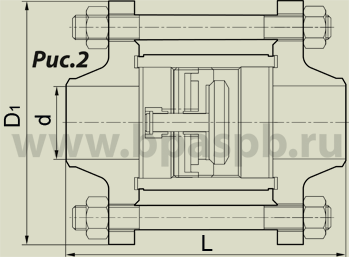

с ответными фланцами (Рис. 2) |
|
Ш084.-02 |
16с84нж |

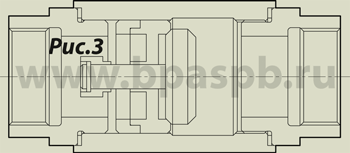

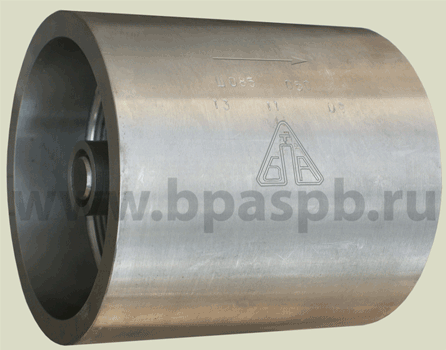

муфтовое (Рис. 3) |
|
Ш085. |
16нж84нж |
Корпус -
Ст. 12X18H10T,
Золотник - Ст. 14Х17H2 |
стяжное (Рис.1) |
|
Ш085.-01 |
16нж84нж-1 |
с ответными фланцами (Рис. 2) |
|
|
По требованию заказчика возможно изготовление других модификаций обратных клапанов на параметры (среда, tp, PN,
присоединение,
материалы
изготовления) по согласованию с разработчиком. |
|
|
