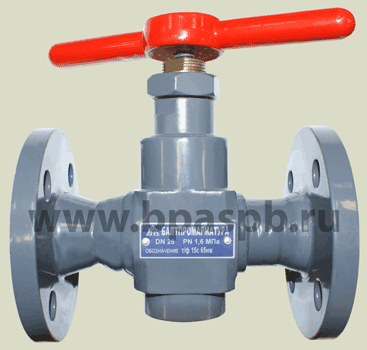

Клапан запорный, т/ф 15с65нж, 15нж65нж, 15нж65п, БПА 21004, ТУ 3742-007-53239474-2004

DN

    PN

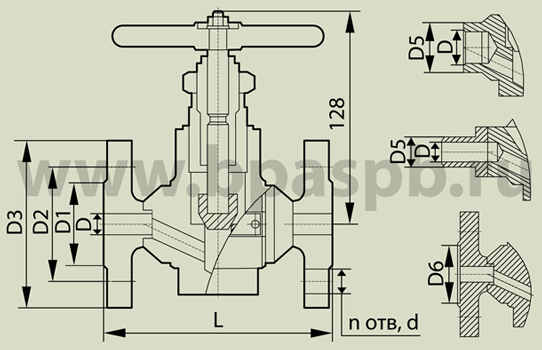

                                                                            Размеры, мм

 Присоединение

  Масса,       кг
D D1 D2 D3 D4 D5 D6 L n d
15 16 15 47 65 95 100 - - 130 4 14 фланцевое 3,8
40 15 47 65 95 - 40 130 4 14 фланцевое 3,8
63 15 47 75 105   40 175 4 14 фланцевое 4,75
G1 1/2" - - - 38 - 90 - - муфтовое 2,5
15 - - - 23 - 160     под приварку 3,5
20 16 20 58 75 105 - - 150 4 14 фланцевое 4,2
40 20 58 75 105 - 51 150 4 14 фланцевое 4,47
63 20 58 90 125   51 190 4 18 фланцевое 5,8
G3/4" - - - 38 - 90 - - муфтовое 2,6
20 - - - 28 - 160 - - под приварку 3,7
25 16 25 68 85 115 - - 160 4 14 фланцевое 4,6
40 25 68 85 115 - 58 160 4 14 фланцевое 4,93
63 25 68 100 135 - 58 200 4 18 фланцевое 7,11
G1" - - - 45 - 90 - - муфтовое 2,67
25 - - - 34 - 160 - - под приварку 3,7



DN PN т/ф Класс герметичности в затворе Температура рабочей среды,
t -0C		 Рабочая среда Материал основных деталей

15

20

25

 16 15с65нж, 15с65нж1 В от -30 до +350 Жидкие неагрессивные среды. Сталь 20 ГОСТ 1050-88
40 15с22нж, 15с22нж1
63 15с71нж, 15с75нж1
15с71нж2*, 15с71нж3*
15с71нж4**, 15с71нж5**
16 15с65п А от -30 до +200 Жидкие и газообразные неагрессивные среды.
15нж65п от -70 до +200 Жидкие и газообразные агрессивные среды. Сталь 12X18Н9Т
40 15с22п от -30 до +200 Жидкие и газообразные неагрессивные среды. Сталь 20
15нж22п от -70 до +200 Жидкие и газообразные агрессивные среды. Сталь 12X18Н9Т
63 15с71п, 15с71п1*, 15с71п2** от -30 до +200 Жидкие и газообразные неагрессивные среды. Сталь 20
15нж71п, 15нж71п2** от -70 до +200 Жидкие и газообразные агрессивные среды. Сталь 12X18Н9Т
16 15нж65нж В от -70 до +350 Жидкие и газообразные неагрессивные среды.
40 15нж22нж
63 15нж71нж, 15нж71нж1*, 15нж71нж2**

* муфтовое исполнение, ** исполнение под приварку. Возможна разработка для других PN по требованию заказчика.
Герметичность в затворе по ГОСТ 9544-93.
Направление подачи рабочей среды - любое.
Коэффициент сопротивления - не более 4,5.
Присоединение клапана к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев по ГОСТ 12815-80 на 1,6 МПа (16 кгс/см2), исполнение 1, ряд 2, на 4,0 МПа и 6,3 МПа исполнение1, ряд 2, на 4,0 МПа и 6,3 МПа исполнение 3, ряд 2.

Пример записи обозначения клапана запорного DN 15 при заказе: "Клапан запорный, т/ф 15c65нж, БПА 21004-015, ТУ 3742-007-53239474-2004"
