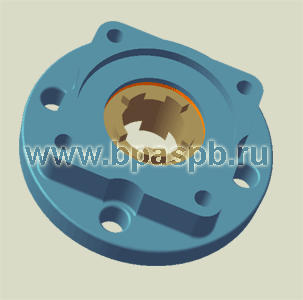

Адаптер для присоединения электропривода к задвижке

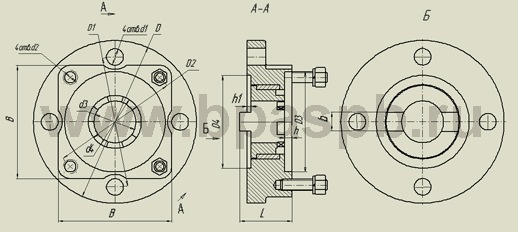

адаптер для присоединения электропривода к задвижке чертеж

ПРИНЦИП РАБОТЫ

ПРИМЕРЫ ПРИМЕНЕНИЯ

Обозначение шланговой задвижки	Обозначение адаптера	Номинальный диаметр, DN	Размеры, мм														Масса, кг
			B	D	D 1	D 2	D3	D4	d1	d2	d3	d4	h	h1	b	L
П98044-050	П98010-050А	50	100	125	102	104	70	70	12	M12	32	44	3	4	14	37	3
П98010-080M		80
П98010-100M	П98010-100А	100	122	175	140	135	108	100	18	M12	45	57	4	8	20	56	5,5
П98010-125M		125
П98010-150M		150
П98010-200M		200

Обозначение шланговой задвижки	"Тулаэлектропривод"		«AUMA»		«REGADA»		«SIEMENS»
	Обозначение электропри- вода	Крутящий момент, Мкр, кгм	Обозначение электропривода	Крутящий момент, Мкр, кгм	Обозначение электропривода	Крутящий момент, Мкр, кгм	Обозначение электропривода	Крутящий момент, Мкр, кгм
П98044-050	Н-А2-01...05	2,5-6	SA10.1	4-12	МО52000	1,6 -15	М76341-С	4-12
П98010-080M	Н-А2-07...11	6-10
П98010-100M	Н-Б1	10-30	SA14.1	10-25	МО52032	16-25		10-25
П98010-125M
П98010-150M
П98010-200M

Адаптер (переходник) предназначен для присоединения многооборотных электроприводов к шланговой задвижке PN 0,6 МПа производства ООО "БалтПромАрматура",
а также к стальным и чугунным задвижкам у которых крутящий момент для обеспечения герметичности соответствует указанным в таблице.
